一、引言

       DAB應用中一個十分重要的部分就是數據通道(DATA CHANNELSLS/EPG/SPI/DLS),如何進行數據通道測試就成為一個測試測量領域的課題,而本篇文章可以詳細的指導您如何使用我司的信號發生器RWC2010C進行專項測試。

       文章提供了關于測試SLS、EPG、SPIDLS的方法和步驟。其中,SLS測試可以使用PADPacket Data數據通道進行,可以下載PNG格式的圖片文件到RWC2010C進行測試。EPG測試可以使用PADPacket Data通道進行,可以編輯節目的開始時間和持續時間。SPI測試可以使用PADPacket Data通道進行,可以配置為現有DAB服務的次要組件。DLS測試可以使用PAD進行,可以編輯DLS字符串。

       文章還提供了一些操作示例和使用PC程序下載文件的說明。



二、SLS測試

       RWC2010C提供了使用PAD或分組數據通道測試SLS的功能。您可以將自己的圖片文件下載到RWC2010C中。其中用于SLS測試的圖片文件必須為PNG格式,文件大小必須足夠小。一些PNG文件可以使用PC程序從RedwoodComm的文件服務器下載,也可自己導入。



2.1 使用分組數據通道進行SLS測試

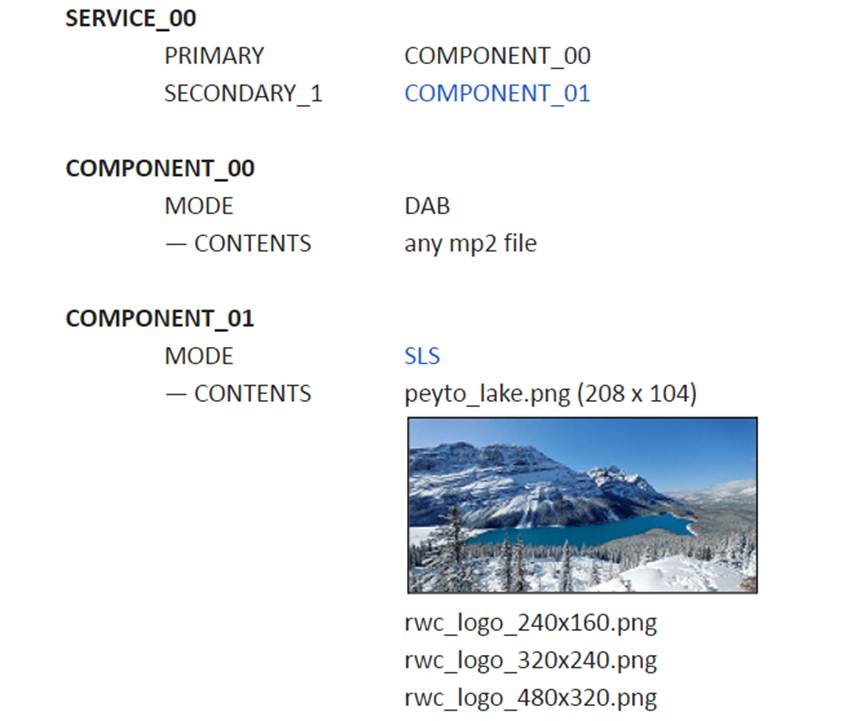

       SLS分組數據通道可以配置為現有DAB業務的次要組件,如下所示。



2.1.1 ENSEMBLE總體設置:

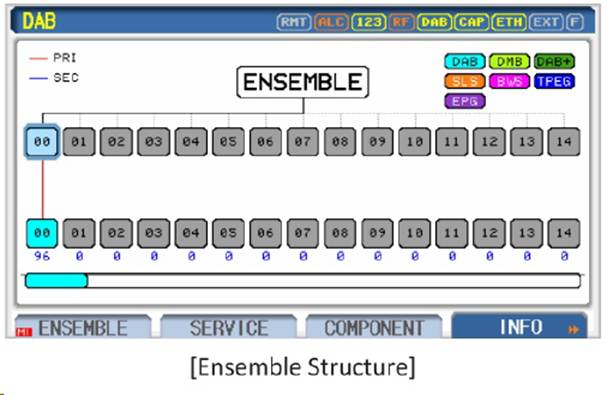

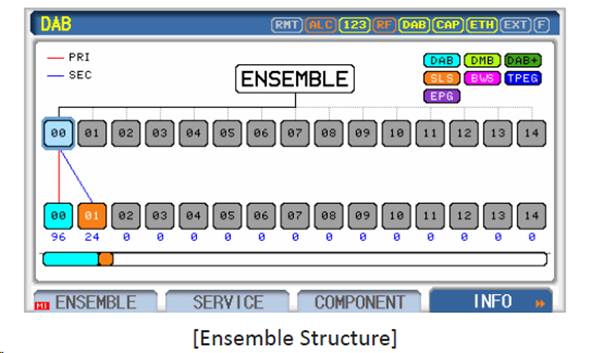

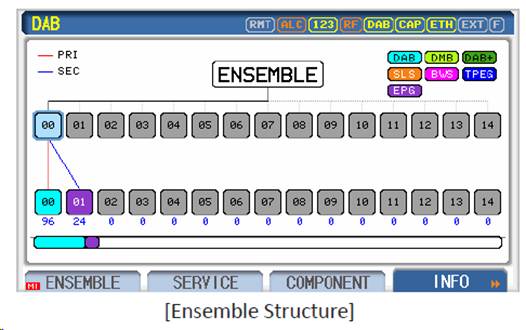

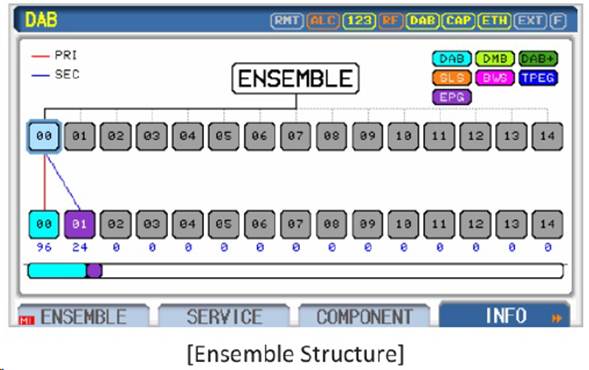

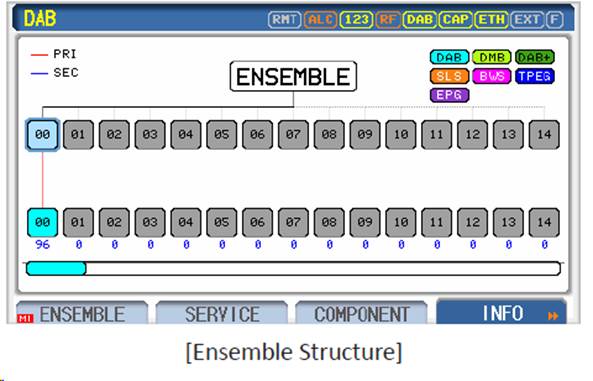

2.1.2 INFO界面狀態:

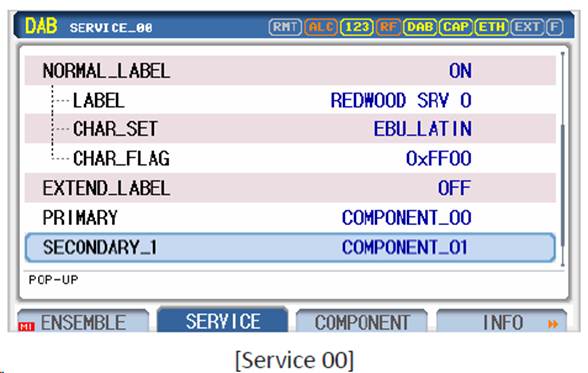

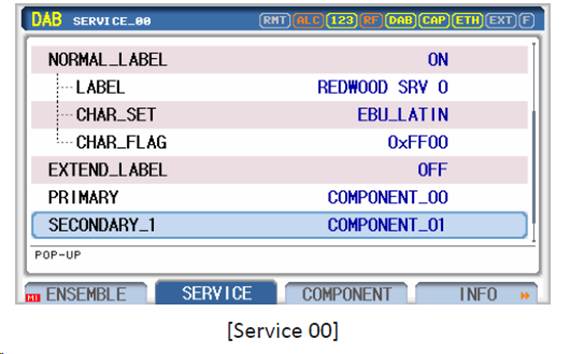

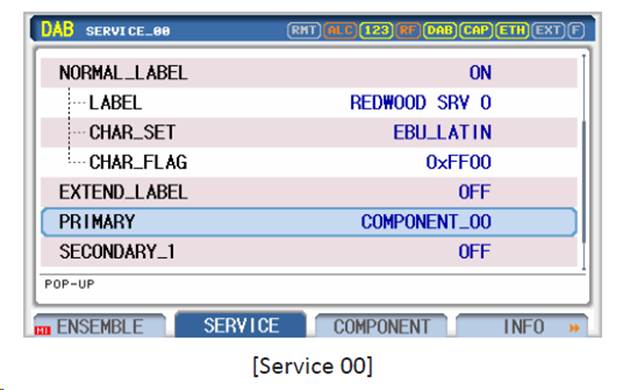

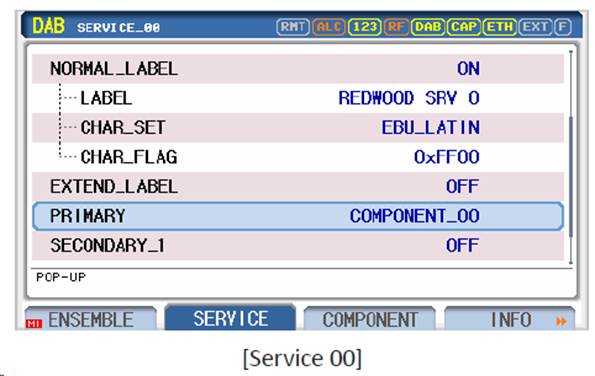

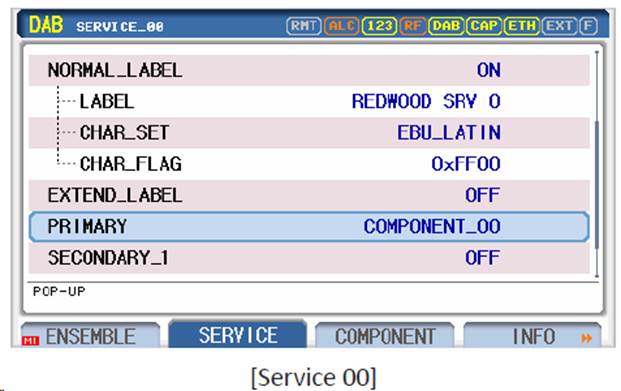

2.1.3 SERVICE界面設置:

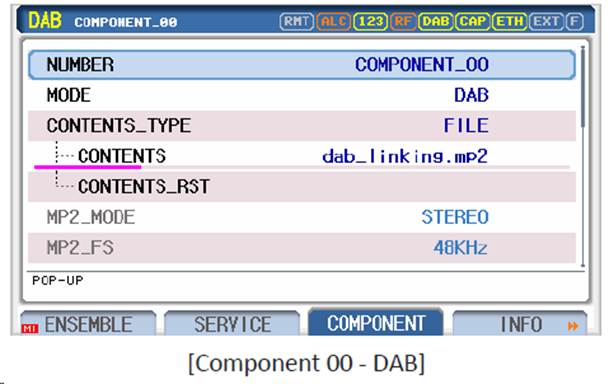

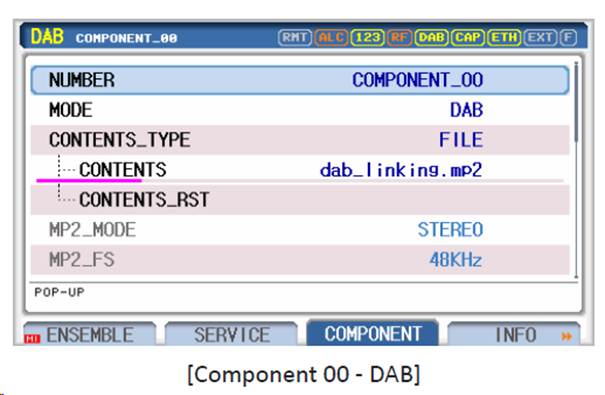

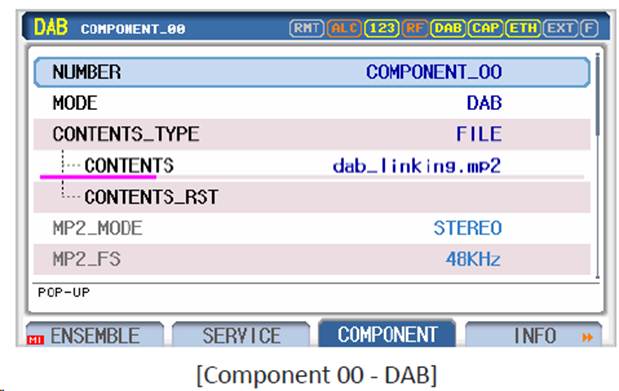

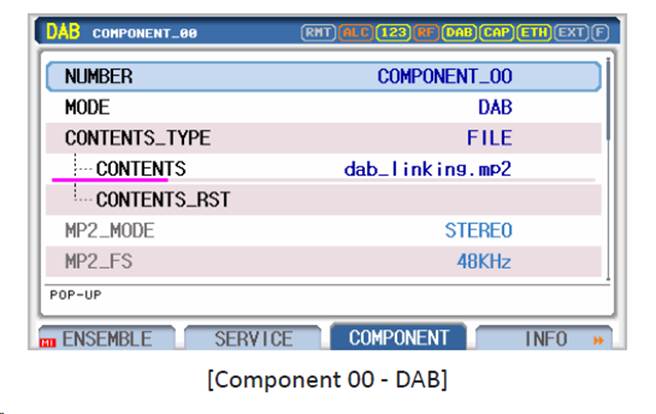

2.1.4 COMPONENT 00設置:

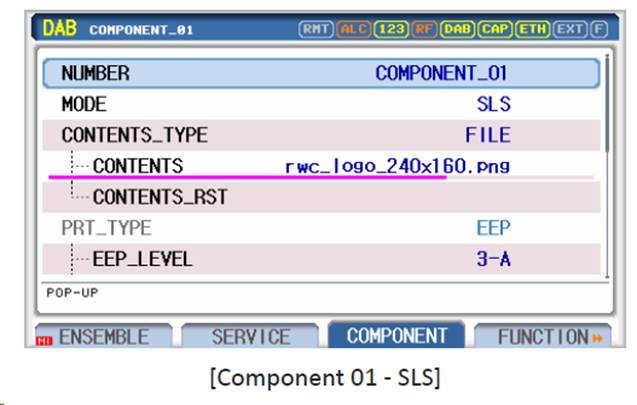

2.1.5 COMPONENT 01設置:



2.1.6 注意事項:

       1、您的接收機是否支持顯示當前格式的圖片?

       2、您的接收機是否支持EEP_BPS?



2.2 使用PAD模式進行SLS測試

       使用PAD通道的SLS可以在主組件中配置,如下所示。

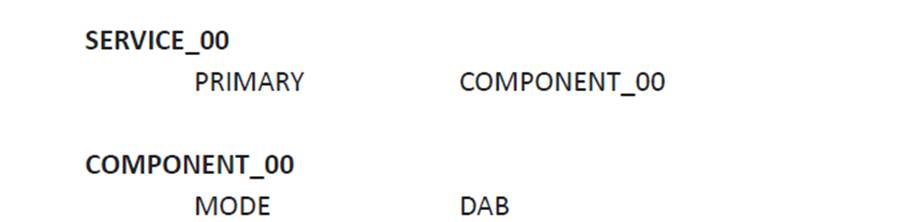

2.2.1 ENSEMBLE總體設置:

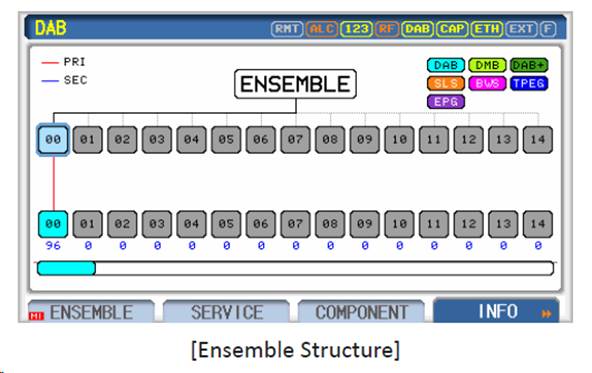

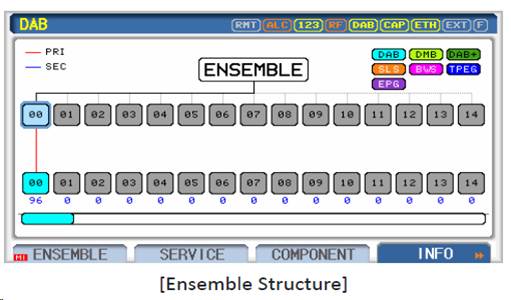

2.2.2 INFO界面狀態:

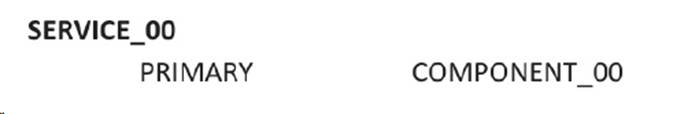

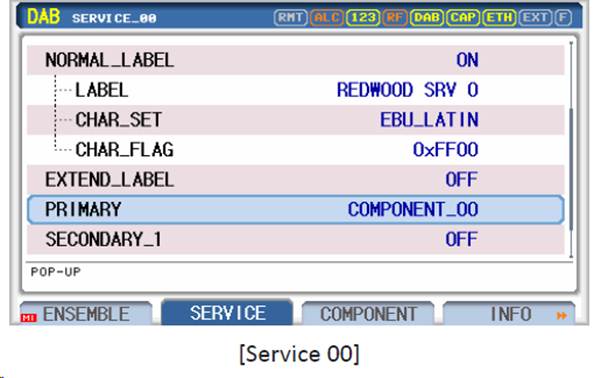

2.2.3 SERVICE界面設置:

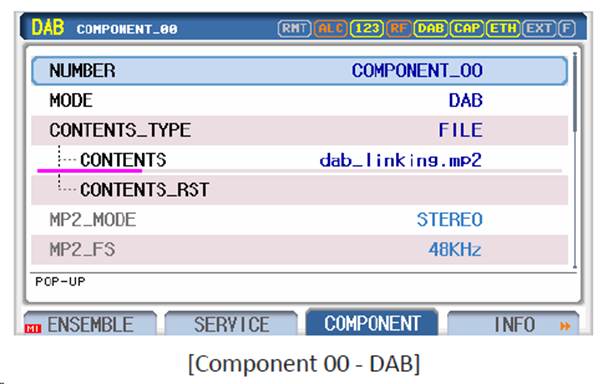

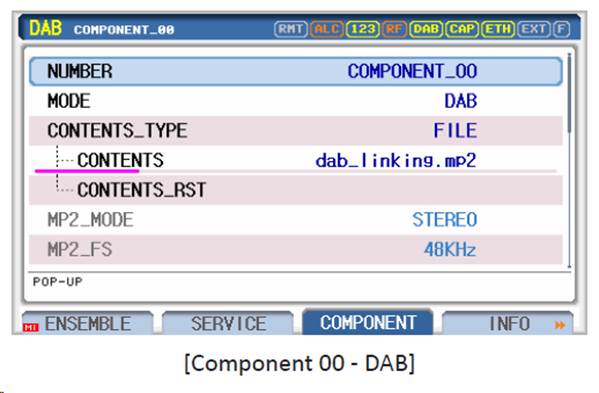

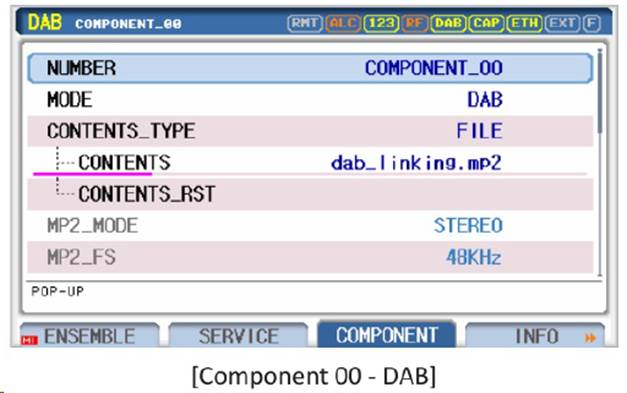

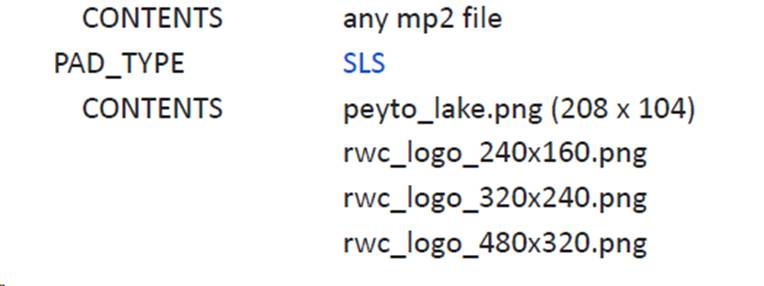

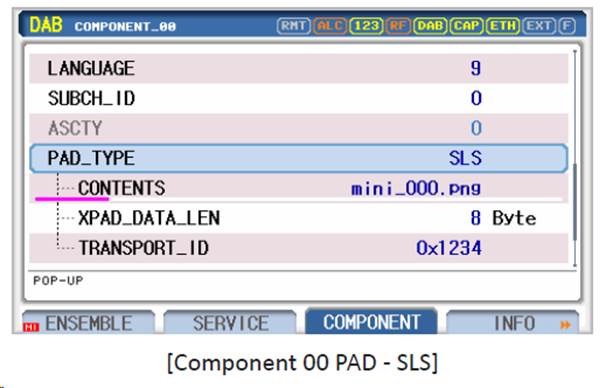

2.2.4 COMPONENT 00設置:



2.3 使用PC程序下載PNG文件示例

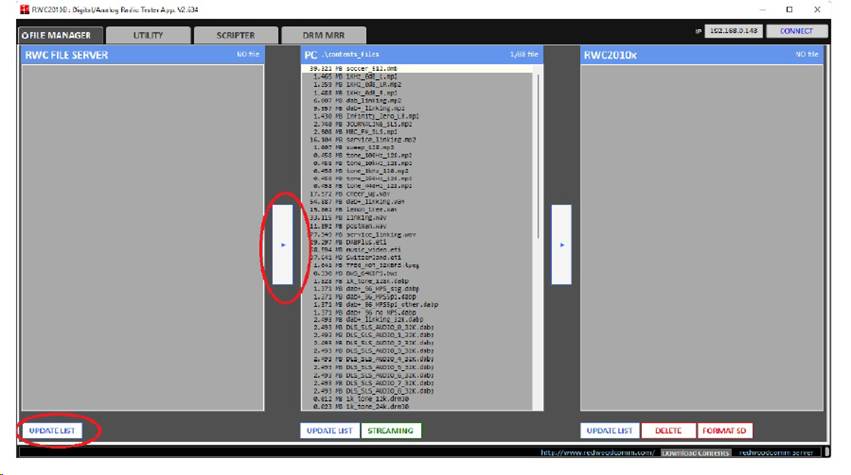

       要獲取示例PNG文件,請運行RWC2010_utility.exe程序并選擇FILE MANAGER。然后,點擊更新列表圖標,從左下角的RedwoodComm文件服務器獲取文件列表。選擇需要下載的文件,點擊下載圖標(RWC FILE服務器與PC機之間的箭頭按鈕)



三、EPG電子節目指南測試

       RWC2010C提供了使用PAD或分組數據通道測試EPG的功能。程序的開始時間和持續時間可以在RWC2010C GUI中編輯。最多可以編輯10個節目節目表。



3.1 使用分組數據通道進行EPG測試

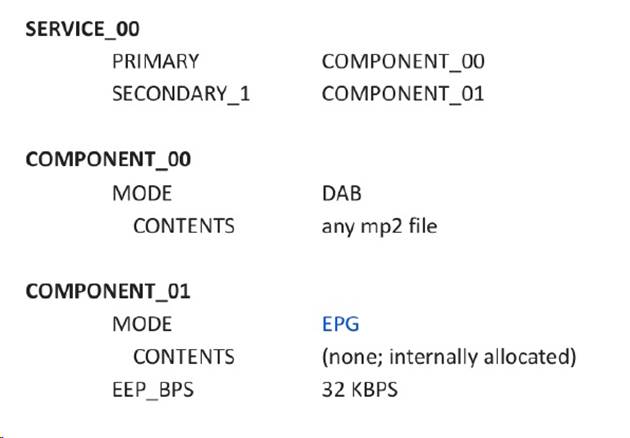

       EPG分組數據通道可以配置為現有DAB業務的次要組件,如下所示。



3.1.1 ENSEMBLE總體設置:



3.1.2 INFO界面狀態:

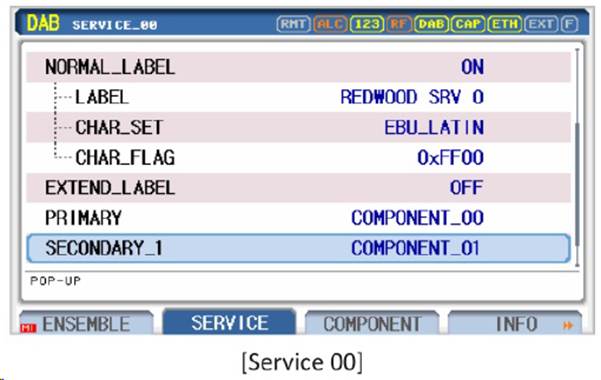

3.1.3 SERVICE界面設置:



3.1.4 COMPONENT 00設置:

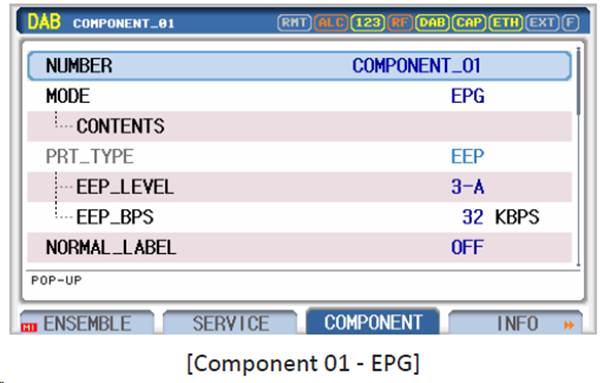

3.1.5 COMPONENT 01設置:



3.2 使用PAD模式進行EPG測試

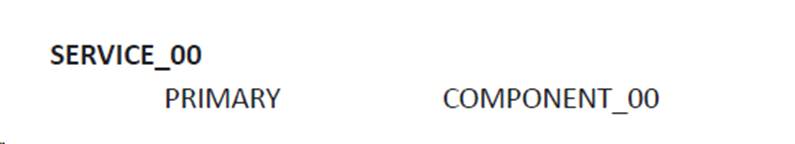

       使用PAD通道的EPG可以在主組件中配置,如下所示。



3.2.1 ENSEMBLE總體設置:



3.2.2 INFO界面狀態:



3.2.3 SERVICE界面設置:

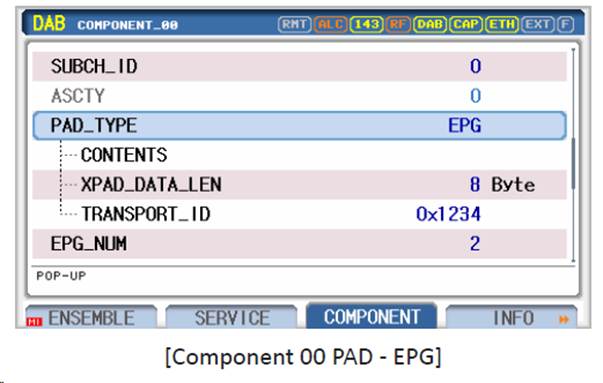

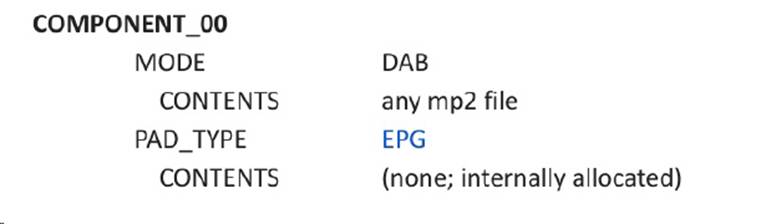

3.2.4 COMPONENT 00設置:



四、SPI 服務和項目信息測試

       RWC2010C提供了使用PAD或分組數據通道測試EPG的功能。程序logo文件固定為RedwoodComm文件。所以用戶不需要下載logo文件。一些示例PNG文件可以通過PCRedwoodComm的文件服務器下載。



4.1 使用分組數據通道進行SPI測試

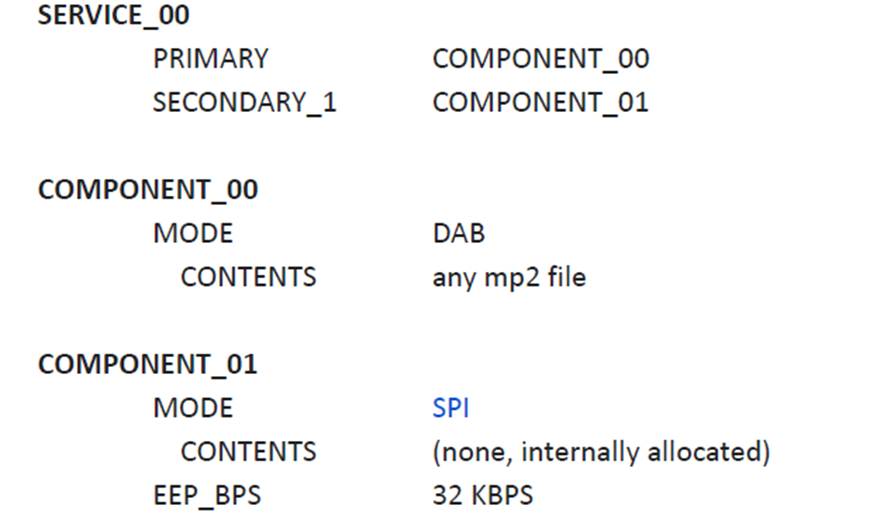

       SPI分組數據通道可以配置為現有DAB業務的次要組件,如下所示。



4.1.1 ENSEMBLE總體設置:



4.1.2 INFO界面狀態:



4.1.3 SERVICE界面設置:



4.1.4 COMPONENT 00設置:

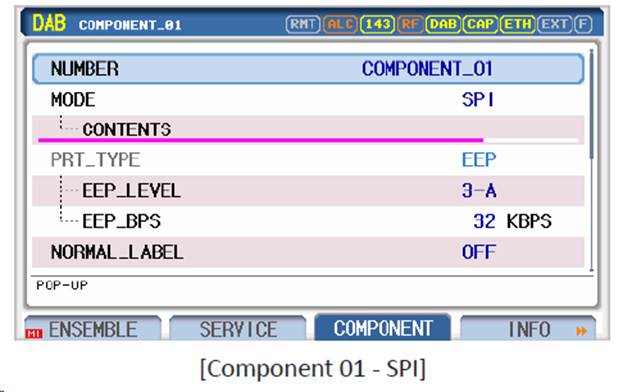

4.1.5 COMPONENT 01設置:



4.2 使用PAD模式進行SPI測試

       使用SPI通道的EPG可以在主組件中配置,如下所示。



4.2.1 ENSEMBLE總體設置:



4.2.2 INFO界面狀態:



4.2.3 SERVICE界面設置:

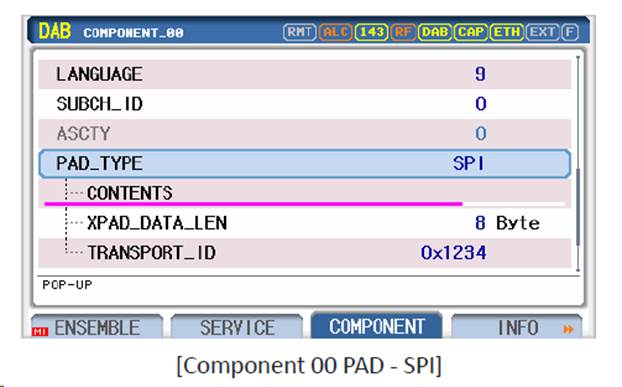

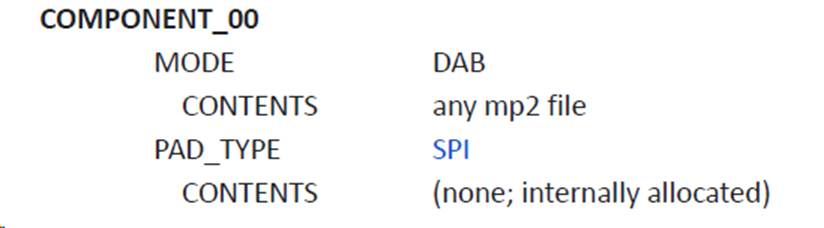

4.2.4 COMPONENT 00設置:



五、DLS 動態標簽服務測試

       RWC2010C提供了使用PAD測試DLS/DL+的功能。DLS字符串可以在RWC2010CGUI中進行編輯。我們建議使用RWC2010_utility.exe程序進行4.2中描述的DLS編輯,這使得編輯非拉丁文本更容易。。



5.1 使用PAD模式進行DLS/DL+測試

       DLS/DL+分組數據通道可以配置為現有DAB業務的次要組件,如下所示。



5.1.1 ENSEMBLE總體設置:



5.1.2 INFO界面狀態:

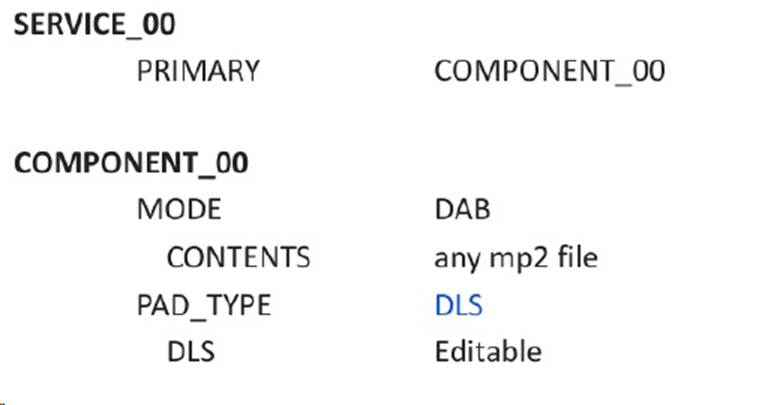

5.1.3 SERVICE界面設置:

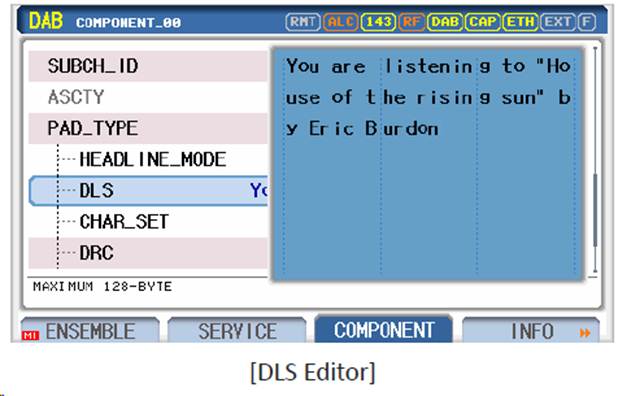

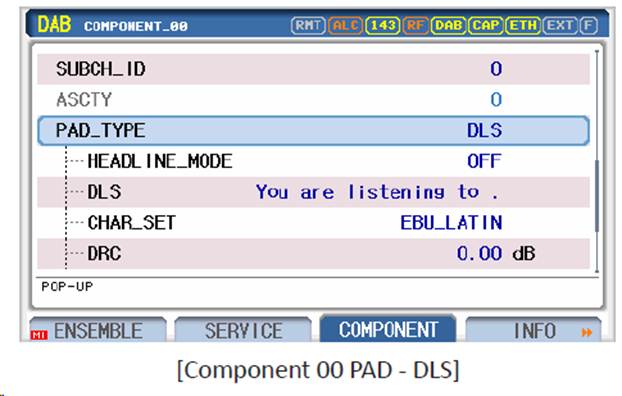

5.1.4 COMPONENT 00設置:

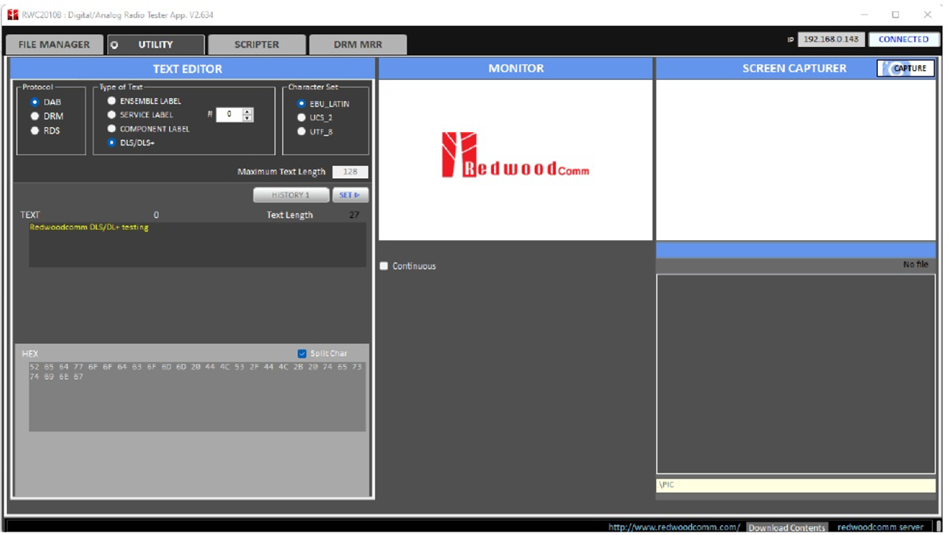

5.2 使用PC程序進行DLS編輯

       RedwoodComm提供了一種使用PC機程序編輯多種語言的簡便方法,如下所示。



六、典型測試儀器簡介

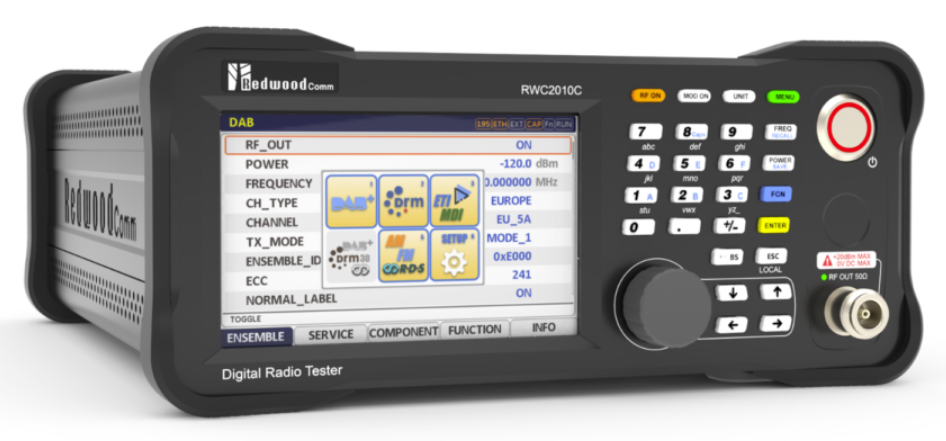

       針對DAB CHANNEL測試,我公司運營銷售的RWC2010C設備是完全滿足要求的。

       該設備支持AMFM模擬調制,也支持DAB/DRM數字調制,可以同時輸出多路FM信號。尤為值得關注的是該設備支持靈活的基帶復用功能,為業界獨創功能,可以針對DABDRM進行流級別的復用配置,從而大大增強測試靈活性和效率。該設備支持完善的DAB附加功能測試,比如Seamless Linking(根據測試需要可能需要其它設備和軟件搭配)和DAB Announcement

       需要指出的是,此設備也滿足基于ETI流的測試方式。具體請讀者參考RWC2010C產品彩頁和相關資料,并可向我司電話咨詢(010-64327909)。

       若讀者需要基于IQ采集的數據流來測試,則可以考慮MP7600來進行,該設備支持16bit位深和高速采樣,可以幾乎無失真還原射頻信號,尤其可以利用其100M的最大實時帶寬來同時記錄寬帶信號。
