一 引言
DAB應用中一個十分重要的部分就是Announcement，如何進行Announcement測試就成為一個測試測量領域的課題，究竟是尋找ETI測試流來進行功能驗證，還是進行底層參數配置來進行功能測試，恐怕是任何一個涉及到此項任務的工程師必須面對的問題。
一般而言，針對DAB測試，我們要參考的兩個最核心的標準文檔是：
ETSI EN 300 401 V2.1.1 (2017-01)：
Radio Broadcasting Systems; Digital Audio Broadcasting (DAB) to mobile, portable and fixed receivers
ETSI TS 103 176 V2.2.1 (2018-10)：
Digital Audio Broadcasting (DAB); Rules of implementation; Service information features
本文討論的DAB Announcement功能主要是在第二個文檔有詳細介紹，感興趣的朋友可以參考閱讀。
二 DAB Announcement簡介
DAB Announcement如果通俗地說可以解讀為：信息語音播報?？梢苑侄喾N類型，包括：警告、交通、新聞、體育或其它。要實現這個功能，就必須定義一個信令方式，讓接收機具備此功能，可以按照要求接收信息并播報，播報完畢還要可以返回音頻廣播。
值得注意的是，播報類型分2個級別，高階級別為警告（Alarm），其它的為低階級別。標準里面針對Alarm做了專門闡述，一旦判斷播報類型是Alarm，那么所有接收機將要按照最高優先級進行處理。
由于播報的內容可以來自當前鎖頻的復用器，可以可以來自其它的復用器，如果來自當前復用器，那么接收機無須重新鎖定頻率并進行解析找到要播報內容所在的頻道，但是如果播報的內容來自其它復用器，那么接收機就必須要重新鎖定其它頻道進行接收，這種模式相對復雜，需要接收機開發人員注意。
不管進行何種播報，完畢后，接收機要可自動返回原節目繼續進行廣播。
三 DAB Announcement測試方案
3.1 基于ETI測試流
測試DAB Announcement的一個最易理解的測試方法就是尋找到一個滿足要求的ETI碼流，然后調制出來給接收機進行驗證，此方法原理簡單，但是操作起來確實不易，因為理論上講，任何一個參數的改變，ETI流都將不同，因此要尋到各種符合要求的ETI流，不是簡單的事情。這也是為何眾多廠家測試DAB Announcement效率低下的一個原因。
如果有了符合要求的ETI測試流，調制出來則不難，選擇一個支持DAB標準的信號發生器就可以滿足要求。業界很多設備都可以支持，比如RWC2010C，則可直接播放ETI流進行調制輸出DAB信號，并可靈活改變頻率和功率。
3.2 基于IQ采集的數據流
此方法一般是采用射頻記錄回放器進行操作，直接將實際運行的DAB Announcement信號記錄為IQ數據，然后帶回實驗室進行信號回放，并重新調制為射頻信號。
一般而言，要實現高精度的射頻記錄，需要A/D量化深度大，采樣率要高，如此一來數據率將很大，因此性能好一些的射頻記錄儀一般價格較為昂貴，經濟的射破記錄儀指標又未必滿足精度測試要求。
類似ETI流的方案，此方法面臨的一個難題也是要尋找特定的場景，每個場景一般只能滿足一種模式，所以要想測試全面，就要尋找各種各樣的場景，實屬不易。
3.3 基于專業射頻測試儀表

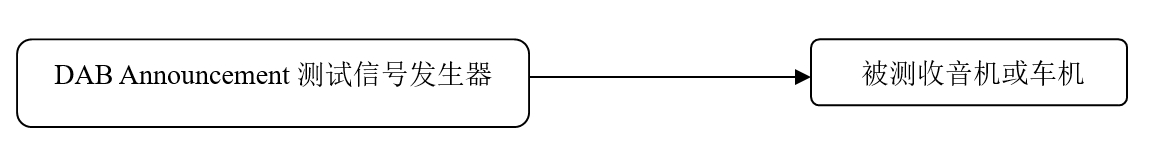

若采用專業的DAB測試儀器，并且該儀器具備DAB Announcement高效測試功能，則實為方便。典型測試示意圖如如圖1所示。
圖1：測試示意圖

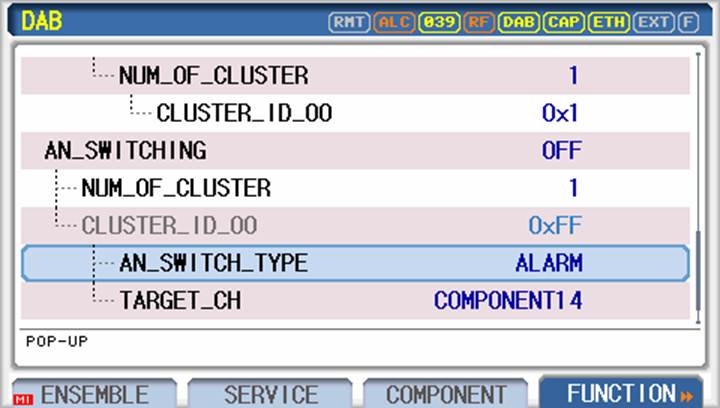

一般而言，一個專業的DAB Announcement測試工具需要支持CLUSTER設置、AN Switching設置、AN switch type和Target Channel設置，如圖2所示。
圖2 Announcement總體設置

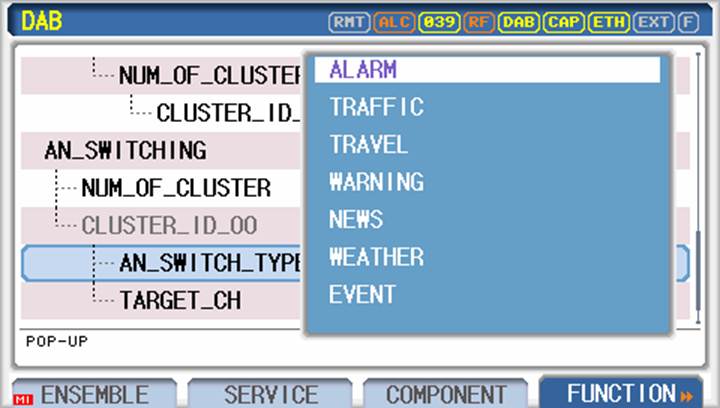

與此同時，該設備還需支持多種Switch type的切換，如圖3所示。
圖3 Switch Type選擇
基于以上可配置的儀表界面，我們可以設計非常靈活的Announcement應用場景，可以模擬任何的符合標準的Announcement測試。
下面舉個典型的配置方案：CLUSTER 1切換Weather type Announcement。

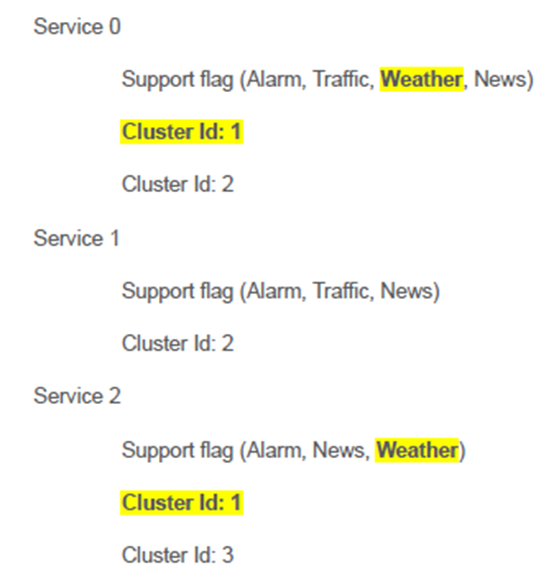

儀器初始業務配置如下：

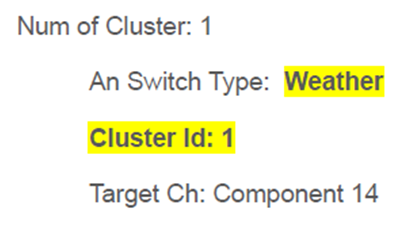

如果Announcement切換設置為如下：

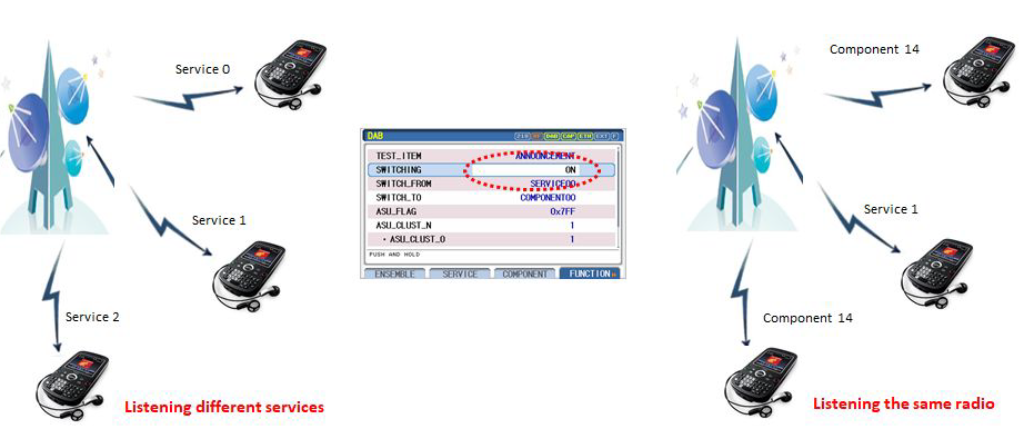

整個系統的初始工作模式及啟用Announcement后的工作模式可以用圖4直觀地展示。
圖4 工作模式展示
解讀：測試信號發生器初始狀態工作時，被測設備都處于各自的接收狀態，三個接收機分別接收Service 0、Service 1和Service 2的節目。啟用Announcement后，工作于CLUSTER ID 1的接收機將自動切換到WEATHER類型下并按照目標頻道14來進行內容播放。
四 測試方案比較

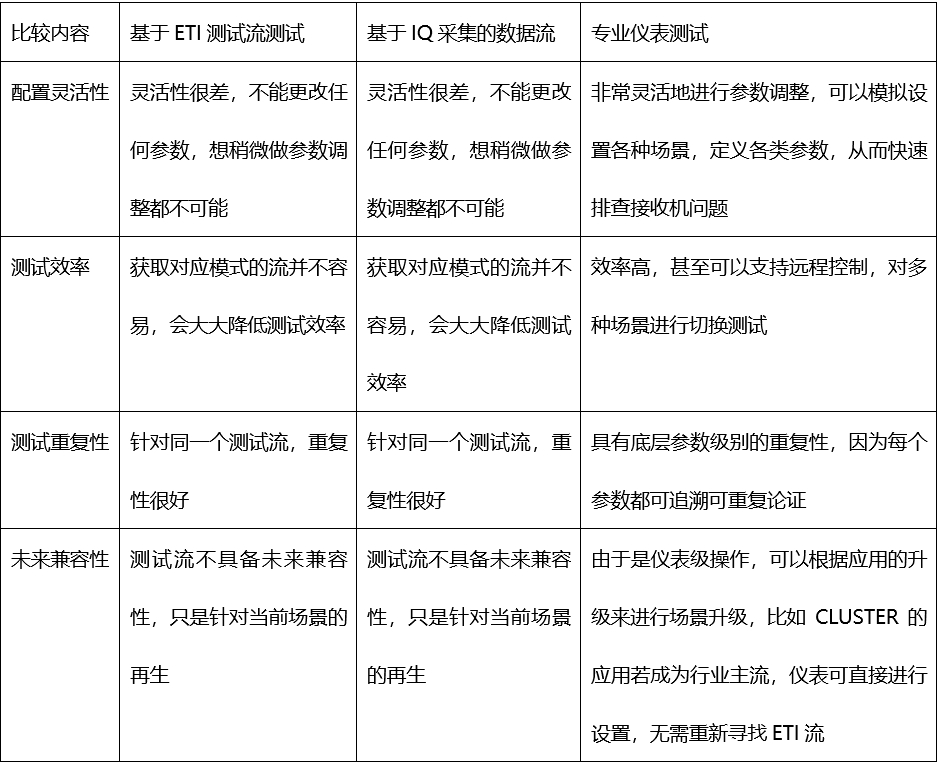

若將三種測試方案進行簡單比較，可以總結歸納如下：
五 典型測試儀器簡介

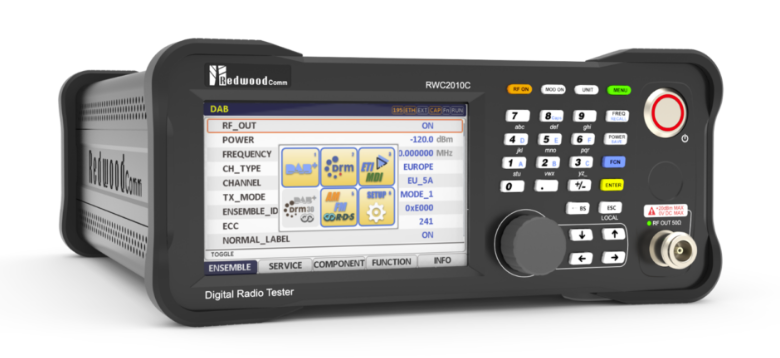

針對DAB Announcement測試，度緯科技公司運營銷售的RWC2010C設備是完全滿足要求的。
該設備支持AM和FM模擬調制，也支持DAB/DRM數字調制，可以同時輸出多路FM信號。尤為值得關注的是該設備支持靈活的基帶復用功能，為業界獨創功能，可以針對DAB和DRM進行流級別的復用配置，從而大大增強測試靈活性和效率。該設備支持完善的DAB附加功能測試，比如Seamless Linking（根據測試需要可能需要其它設備和軟件搭配）和DAB Announcement。
需要指出的是，此設備也滿足基于ETI流的測試方式。具體請讀者參考RWC2010C產品彩頁和相關資料，并可向我司電話咨詢。
若讀者需要基于IQ采集的數據流來測試，則可以考慮度緯科技公司提供的MP7600來進行，該設備支持16bit位深和高速采樣，可以幾乎無失真還原射頻信號，尤其可以利用其100M的最大實時帶寬來同時記錄寬帶信號。
六 結語
任何通信標準最終的目的是提供針對用戶的服務，DAB Announcement正是這樣一種服務，只是這種服務是架構在DAB的大框架之上。然而任何一種服務要穩定可靠，就必須從物理層到信令協議層和應用層三個維度進行綜合測試，利用度緯科技提供的RWC2010C設備，可以十分高效地進行DAB Announcement測試，構建各類簡單或復雜的符合標準的測試場景，并可重復測試，可為收音機廠家或是車機廠家提高研發、生產和質檢效率。若相關科研或生產單位既想利用射頻設備進行測試，也希望進行實際驗證，那么基于ETI流和IQ數據流的方式可以作為補充，兩者相得益彰。
